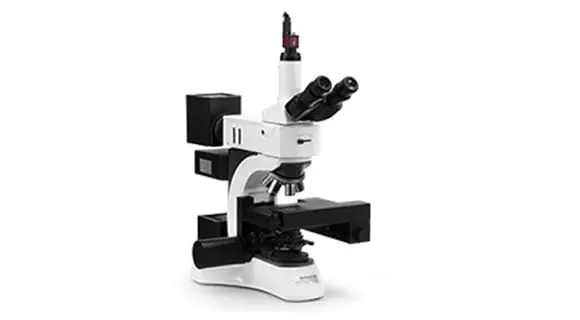

BeVision M1

1) 왜 이미지 분석 방식인가요?






• 간편함
  입자의 이미지를 캡처하고 입자를 식별한 다음 크기와 모양을 측정합니다. 이미지 분석의 모든 단계가 쉽고 명확합니다.







• 모양 분석
  입자를 직접 볼 수 있어 입자의 크기뿐만 아니라 모양까지 분석할 수 있습니다.







• 보는 것이 믿는 것입니다
  이미지 분석 방식은 모든 개별 입자의 크기와 모양을 파악한 후 이를 합산하여 통계를 산출합니다. 입자 크기나 모양 분포에 대한 세부 정보를 정확하게 제공할 수 있습니다.






2) 왜 정적 이미지 분석 방식인가?






• 명확한 시야
  정적 이미지 분석기에서는 정밀 현미경과 고해상도 카메라가 고품질 입자 이미지에 특화되어 있습니다.







• 크기가 작은 입자 감도
  정적 이미지 분석 방법은 크기가 작은 입자에 민감하며, 크기가 작은 입자의 크기를 추정할 수도 있습니다.







• 작은 샘플 부피
  정적 이미지 분석 방법에는 소량의 샘플이 필요합니다. 몇 방울의 에멀젼이나 몇 마이크로그램의 분말만으로도 충분히 측정할 수 있습니다.






3) 효율적인 스캔 모드 및 제한 - 파노라마 모드의 한계 돌파





스캐닝 모드



BeVision M1 스캐닝 모드의 워크플로는 먼저 이미지를 캡처한 다음 스테이지를 이동하면서 이미지를 분석하고 스테이지가 새로운 위치에 도달하면 다음 이미지를 캡처하고 반복하는 것입니다.
스캔 프로세스 중에 BeVision 소프트웨어가 실시간 결과를 표시합니다. 이 스캐닝 모드는 효율성과 신뢰성으로 다양한 산업 분야에서 널리 환영받고 있습니다.










• 효율적이고 안정적인 스캐닝 모드
  수동 테스트에 비해 자동 스캔 프로세스는 이미지 캡처와 스테이지 이동을 동시에 수행하여 테스트 효율을 한 단계 끌어올립니다. 효율적인 스캐닝 모드는 한 번의 테스트에서 많은 입자를 분석하여 결과의 통계적 유의성을 강화합니다.










파노라마 모드
파노라마 모드는 분석 전에 개별 이미지를 파노라마로 이어 붙이는 모드입니다.
파노라마 모드를 사용하면 입자가 큰 경우에도 해당 영역의 총 입자 수와 모든 입자의 크기와 모양을 쉽게 측정할 수 있습니다. 정확한 입자 수는 자동차 산업 및 제약 산업과 같은 다양한 산업에서 매우 중요합니다.






• 매크로 비전과 마이크로 디테일의 조합
  BeVision M1으로 생성된 파노라마는 밀리미터 단위의 영역에 분산된 모든 입자를 기록하고 그 형상의 디테일을 유지합니다. 선명한 파노라마는 매크로 영역의 입자를 정확하게 계수하고 입자의 크기와 모양을 남김없이 분석하는 데 도움이 됩니다.










4) 입자 크기 및 모양 매개변수：입자 크기 및 모양 매개변수






• 크기 매개변수
  등가 직경: 면적 등가 직경, 둘레 등가 직경;
  페렛 직경: 최대 및 최소 페렛 직경, XLF('길이') ;
  마틴 직경: 최대 및 최소 마틴 직경;
  레전드 타원: 주축 및 보조축;











• 모양 매개 변수
  두 방향의 크기 차이: 종횡비, 가로 세로 비율, 타원 비율;
  원형 유사성 및 직사각형 유사성: 원형성, 불규칙성, 콤팩트성, 확장성, 박스 비율;
  윤곽 오목함: 오목함, 볼록함, 단단함;
  길쭉한 입자의 경우: 연신율, 직진도;






5) BeVision 소프트웨어: 시각화된 인사이트：사용자를 위한 인사이트







6) 일반적인 애플리케이션:





이미지 분석





'이미지 분석'이라는 용어는 이미지 분석기가 먼저 3차원 입자의 이미지를 캡처한 다음 2차원 입자 투영 이미지를 기반으로 분석을 수행하는 메커니즘을 설명하는 용어입니다. 측정 중 입자의 움직임 상태에 따라 이미지 분석 방법은 두 가지로 나뉘는데, 하나는 동적 이미지 분석 방법(DIA)이고 다른 하나는 정적 이미지 분석 방법(SIA)입니다.



BeVision M1
일반
측정 원리	정적 이미지 분석 방법, 자동 스캔
파라미터	입자 크기, 모양 및 개수
측정 성능
측정 범위	1 - 10,000 μm
일반적인 측정 시간	3~5분 *
크기/형상 클래스 수	100(사용자 조정 가능)
특수 기능	SOP 설정, 저장된 이미지 분석
주요 장치
광학 렌즈	4×, 5×, 10×, 20×(40× 디지털 배율 사용)
카메라	최대 120FPS
광원	할로겐 램프, 쾰러 조명
무대 스캐닝 범위	55 × 55mm
시스템 매개 변수
치수(L × W × H)	35.0 × 65.0 × 67.0 cm
무게	18.7kg
공급 전압	100/240V, 50/60Hz
소프트웨어
적합성	ISO 13321, ISO 9276, ISO 16232, ISO 4406
보고서	사용자 지정 가능한 보고
* 샘플 및 시료 준비에 따라 다름
BT - 910 건조 분말 분산 모듈
치수(L × W × H)	23.5 × 16.5 × 26.6 cm
무게	4.3 kg
공급 전압	100 / 240 V, 50 / 60 Hz
분산 공기 압력	≤ - 60 kPa

BT - 910 건조 분말 분산 모듈





1) 소개



BT - 910은 건식 분말 분산기로, 건식 분말의 신속한 시료 분산과 후속 입자 크기 및 모양 분석을 위해 설계된 BeVision S1 및 BeVision M1과 함께 사용할 수 있습니다. BT- 910은 입자 손상 없이 제어된 조건에서 거칠고 부서지기 쉬운 물질을 모두 분산할 수 있어 효율적이고 재현 가능한 시료 분산 방법을 제공합니다. 다양한 응용 분야에 적합하며 모든 경험 수준에 맞는 사용자 친화적인 프로세스입니다.





2) 특징 및 장점




• 재현 가능한 분산

• 응집체 없음

• 균일한 분산










3) 다운로드 BT-910 제품 전단지
