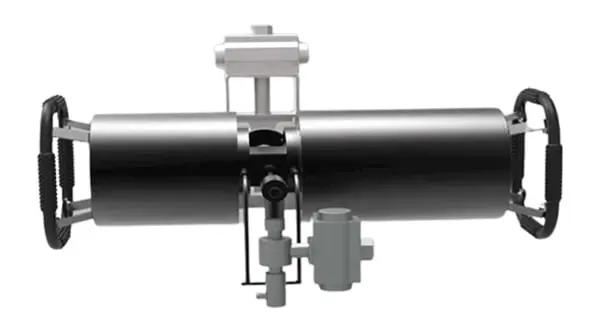

BT-Online1

BT-Online1-Medición en línea de polvo seco



El BT-Online1 se utiliza como analizador de tamaño de partículas en línea para partículas secas dentro del rango de tamaño de 0,1 a 1000 μm. El BT-Online1 se integra en un bucle de proceso, proporcionando resultados de medición en tiempo real que ayudan en la inspección de calidad y la supervisión de parámetros.









Muestreo representativo con dos muestreadores





1. Flauta recta




• Adecuado para muestras con una amplia distribución granulométrica

• Buena representatividad

• Mantenimiento sencillo




2. Sinfín de muestreo




• Adecuado para el flujo de material fino

• La varilla roscada garantiza una extracción eficaz










Doble protección contra la contaminación



Las lentes de la BT-Online1 están protegidas mediante una doble cortina de aire y gas envolvente, lo que reduce enormemente los costes de mantenimiento, aumenta la eficacia y evita costosos tiempos de inactividad.





1. Cortina de aire doble




• Protección de las lentes frente a la contaminación gracias a las dos zonas de presión positiva generadas

• Asistencia en la dispersión de la muestra




2. Vaina de gas




• La focalización hidrodinámica del chorro de muestra garantiza la trayectoria de flujo correcta de las partículas

• Protección de las lentes contra la contaminación mediante una cortina anular










Supervisión de hasta 4 líneas de proceso



El BT-Online1 puede supervisar hasta 4 líneas de proceso, en las que se conectan al BT-Online1 los tomamuestras correspondientes y las muestras se miden individualmente. Este diseño se caracteriza por el ahorro de inversión, la eficiencia de espacio y la simplificación de la gestión de datos.









Alineación automática



Se realiza una alineación automática, lo que garantiza la precisión de cada medición en caso de entornos de trabajo difíciles.









Software intuitivo

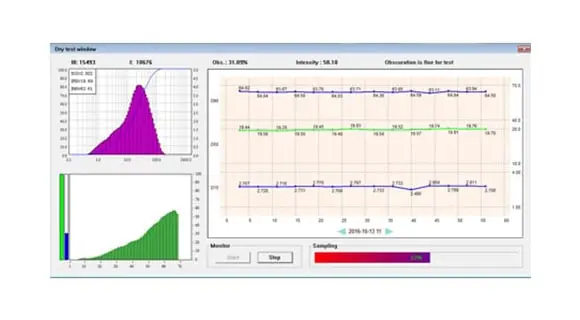

Es posible configurar SOP individuales para cada línea de proceso, y las curvas de monitorización se muestran de forma intuitiva en el software.









Múltiples protocolos de comunicación



El BT-Online1 puede cooperar con el sistema DCS o PLC de la planta. Los protocolos de comunicación disponibles son TCP, Modbus RTU y 4 - 20 mA.





Aplicación

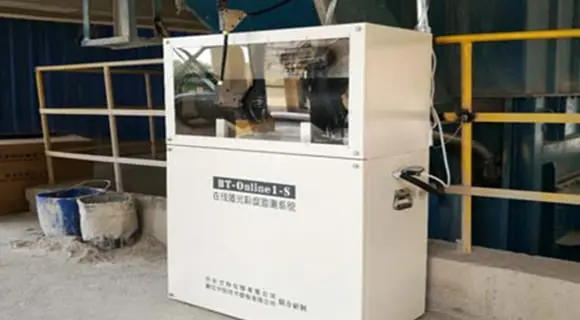

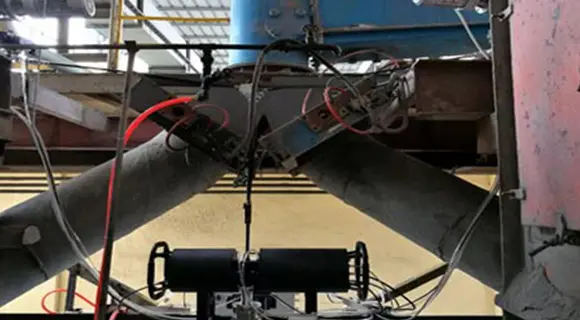

• Medición de polvo de cemento en transportador aéreo por gravedad




Al cambiar la velocidad de rotación del clasificador, los tamaños de las partículas de cemento medidos con el BT-Online1 varían










• Diversas aplicaciones del BT-Online1 en una planta de cemento




A continuación se muestra una línea general de producción de cemento portland. El BT-Online1 puede aplicarse en diferentes posiciones para diferentes propósitos. A continuación se muestran algunos ejemplos:








• Otras aplicaciones de la BT-Online1

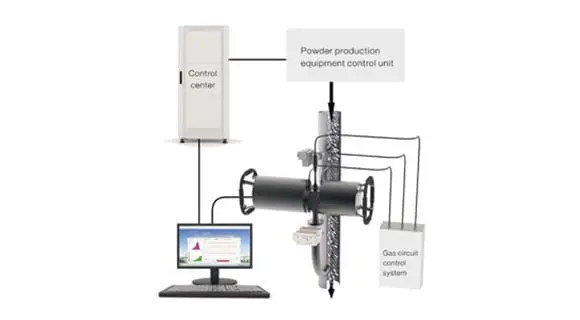

1. Sistema de control en tiempo real
Además de poder controlar continuamente el tamaño de las partículas, el sistema también dispone de una función de retroalimentación y control en tiempo real. El sistema recopilará datos sobre el tamaño en tiempo real y realizará cálculos en función de los límites de control del tamaño de las partículas. Genera automáticamente la señal de realimentación al centro de control. Este sistema de control de retroalimentación de bucle cerrado conseguirá mejorar la calidad, aumentar la eficacia, reducir las mermas y ahorrar energía.





2. Centrado automático Garantiza las condiciones perfectas del sistema óptico Al mover el punto central del detector láser al punto de enfoque de la lente antes de cada prueba, la función de centrado automático garantiza unas condiciones perfectas del sistema óptico, proporcionando así resultados de prueba precisos y repetibles.		3. Calibración de precisión Mantiene la precisión del punto de referencia durante toda la vida útil. Esta función mantiene los parámetros operativos en condiciones constantes, produciendo mediciones consistentes y reproducibles en todos los instrumentos, antiguos y nuevos.



4. Sistema de muestreo fiable
La dispersión de la muestra se consigue acelerando el polvo a través de un venturi. El diseño de 'reflujo' y tubo cónico evita la obstrucción del tubo de muestreo y mantiene limpio el polvo residual, garantizando la precisión y continuidad de las pruebas en tiempo real.



Tres mecanismos de dispersión diferentes pueden actuar sobre la muestra





5. Funcionalidad versátil del sistema El sistema dispone de funciones de protección contra interrupción de la alimentación eléctrica y protección contra sobrepresión. En estas condiciones de funcionamiento anormales, iniciará una secuencia de apagado automático para proteger el sistema de posibles daños.    automática para proteger el sistema de posibles daños. El sistema eléctrico y mecánico del BT-online1 cuenta con sólidas protecciones contra interferencias; está preparado para la naturaleza azarosa de un entorno de producción y un entorno propenso a las interferencias electromagnéticas.

6. Sistema óptico de prevención de la contaminación Utilizando el principio controlado de la aerodinámica, hemos ideado el sistema de protección de lentes de doble colchón de aire. La tecnología de prevención de la contaminación formará un doble escudo de aire invisible entre la corriente de muestra y la lente, eliminando la óptica de la contaminación de la toma de muestras, así como de un entorno propenso al polvo. Con esta tecnología, se puede alcanzar el objetivo último de un funcionamiento sostenible de larga duración, que proporcione una supervisión y un control continuos del tamaño de las partículas en tiempo real. Se puede lograr la precisión y el control continuo de los datos de producción.



Difracción láser



BT-Online 1
Parámetros	Valores
Rango de medición	0,1 - 1000 μm
Principio de medición	Teoría de dispersión de Mie y teoría de difracción de Fraunhofer
Precisión	≤ 1% (D50 del material de referencia certificado)
Protección de la lente	Cortina de aire doble
Presión del gas portador	0,4 - 0,8 MPa
Volumen del flujo de aire	≥ 1000 L/min
Potencia del láser	Láser semiconductor
Número de detectores	68
Gas portador	Aire comprimido/gas inerte
Protocolo de comunicación	TCP, Modbus RTU, 4 - 20 mA
Protección	IP65
Muestra necesaria por medición	2 - 20 g
Alimentación	AC220 V, 50 / 60 Hz, 90 W
Dimensiones	800 (L) x 280 (A) x 280 (Al) mm (Unidad principal)
Peso	21 kg (Unidad principal)
